Каталог оборудования для качества электроэнергии

Активные фильтры гармоник, SiC-платформа, генераторы реактивной мощности SVG, гибридные компенсаторы и STATCOM SAMMAX — все типы и исполнения, номиналы, размеры и характеристики по документации производителя.

SAMMAX АФГ

Активные фильтры гармоник

Модульный активный фильтр гармоник SAMMAX: измеряет ток нагрузки и вводит в сеть ток противоположной фазы, компенсируя гармоники, реактивную мощность и перекос фаз. Модули работают по отдельности или параллельно в шкафу.

Типы и исполнения

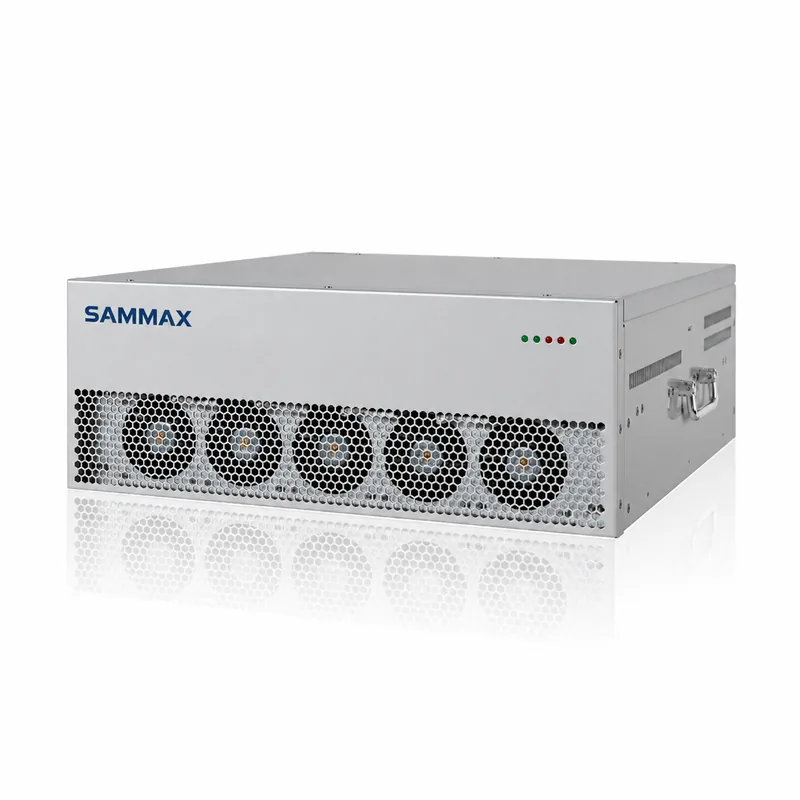

Стоечный модуль

15–150 А

горизонтальный модуль в стойку или шкаф; в каталогах также APF, ADF, PQF

Базовое исполнение: модуль ставится в стойку или шкаф, несколько модулей работают параллельно. Из таких модулей собираются шкафы фильтров.

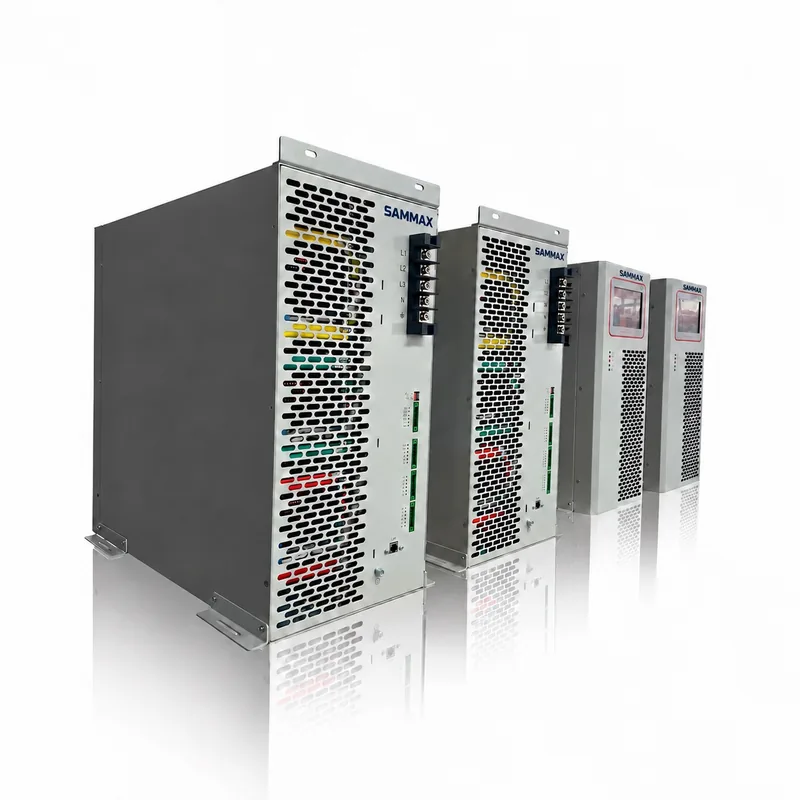

Вертикальный стоечный модуль

15–150 А

модуль «на ребре», клеммы сверху

Тот же фильтр в вертикальной компоновке — когда в шкафу мало ширины, но есть глубина.

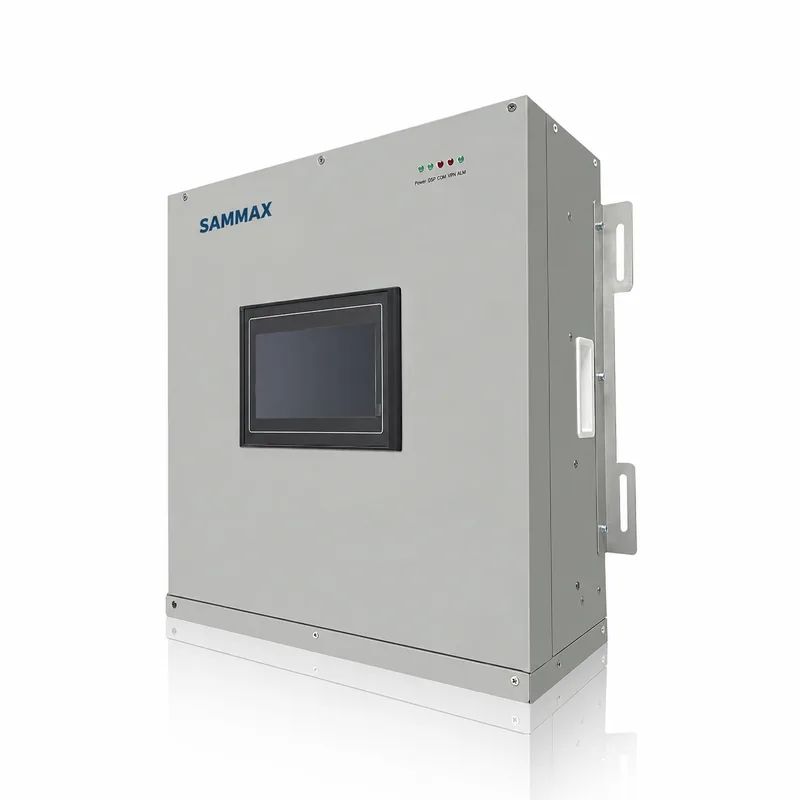

Настенный модуль с панелью 7″

15–150 А

настенный корпус с сенсорной панелью

Ставится на стену рядом со щитом без отдельного шкафа. Настройка и контроль — с сенсорной панели на корпусе.

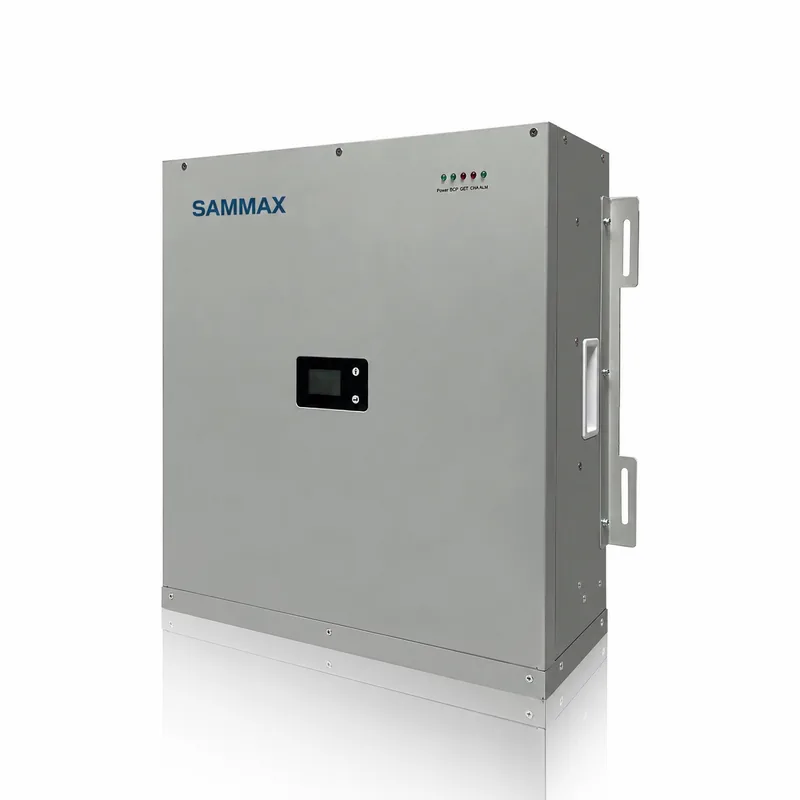

Компактный настенный модуль

15–150 А

настенный корпус с индикатором

Настенное исполнение без большой панели: для щитовых, где фильтр настраивают один раз и контролируют удалённо.

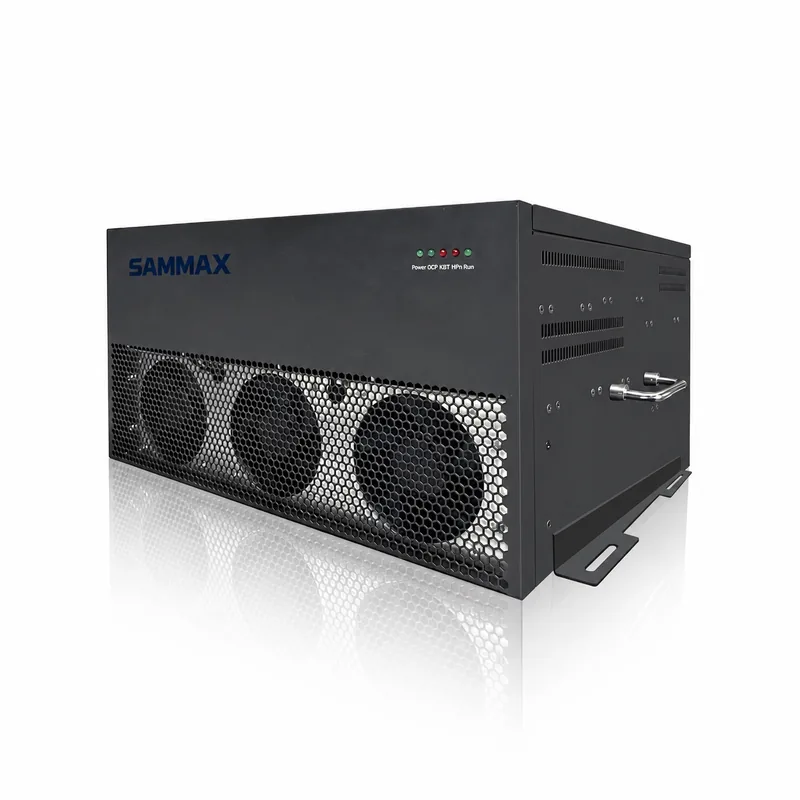

Фильтр чётных и нечётных гармоник

15–150 А

стоечный или настенный модуль

Обычно фильтр работает с нечётными гармониками. Фильтрацию чётных порядков — от однополупериодных выпрямителей и дуговых нагрузок — включают под заказ, это оговаривается при подборе.

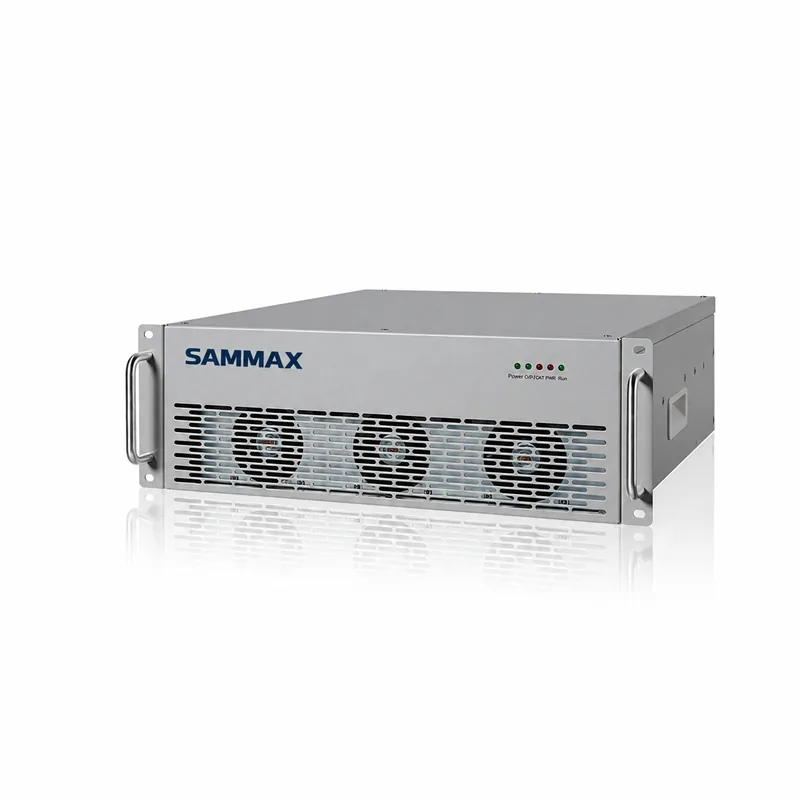

Симметрирующее устройство (ALB)

15–150 А

модуль АФГ в режиме симметрирования

Фильтр, настроенный на выравнивание токов по фазам и компенсацию тока нейтрали. Для объектов с большой однофазной нагрузкой: офисы, освещение, бытовые потребители.

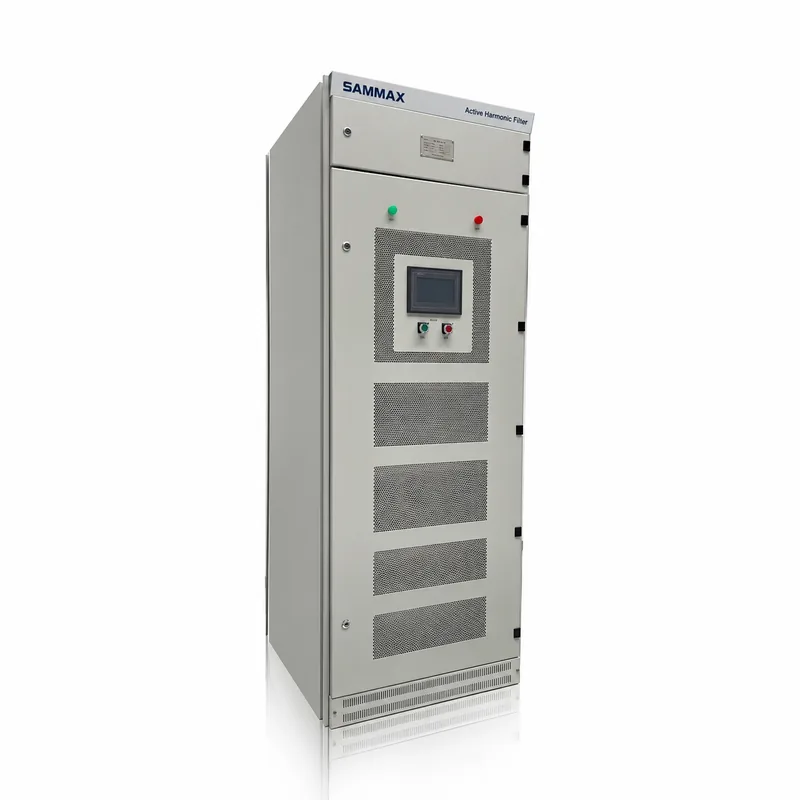

Шкаф фильтров

150–750 А

напольный шкаф с модулями

Готовый шкаф на 150–750 А для ввода цеха или подстанции. Модули внутри работают параллельно, мощность наращивается добавлением модулей.

Возможности

Фильтрация гармоник со 2-й по 50-ю, выборочно или полностью
Компенсация реактивной мощности, cos φ от −1 до +1
Симметрирование фаз и компенсация тока нейтрали до 3× номинала (4-проводные модели)
До 12 модулей параллельно

Номиналы

Сеть	Номиналы
220 В (171–269 В)	15 / 25 / 50 / 75 / 100 / 150 А
400 В (300–456 В)	15 / 25 / 35 / 50 / 75 / 100 / 125 / 150 А
480 В (356–515 В)	50 / 75 / 100 / 125 / 150 А
690 В (483–793 В)	50 / 100 / 125 / 150 А — по запросу

Применение

Частотные приводы и насосные станцииИБП и центры обработки данныхСварка, индукционный нагрев, выпрямителиТекстильные, пищевые, химические, металлургические производства

Модули 400 В: размеры и масса (стоечное исполнение)

Номинал	Ш × Г × В	Масса
15 А / 25 А	320 × 400 × 125 мм	11 / 15 кг
35 А	450 × 486 × 160 мм	26 кг
50 А / 75 А	505 × 550 × 190 мм	30 / 35 кг
100 / 125 / 150 А	505 × 570 × 280 мм	50 / 54 / 57 кг

Шкафы фильтров

Модель	Мощность	Ш × Г × В	Масса
Шкаф 150–600 А	150 / 200 / 300 / 400 / 500 / 600 А	800 × 800 × 2200 мм	220–470 кг
Шкаф 750 А	750 А	1000 × 1000 × 2200 мм	525 кг

Технические характеристики

Сеть: трёхфазная, 3- или 4-проводная; 50 / 60 Гц ± 5 %
Остаточные искажения тока: THDi ≤ 5 % при номинальной нагрузке (при токе компенсации от 50 % номинала)
Снижение гармоник: ≥ 97 %
Исполнение: стоечный модуль, настенный модуль, напольный шкаф
Топология: трёхуровневый IGBT-инвертор, управление DSP + FPGA
Частота коммутации: 25,6 кГц
Время отклика: начальное ≤ 50 мкс, полное ≤ 5 мс
Потери: ≤ 2,5 % номинальной мощности
Коэффициент мощности: задаётся от −1 до +1 (индуктивный и ёмкостный)
Симметрирование фаз: остаточный перекос ≤ 5 %
Охлаждение: принудительное воздушное, вентиляторы с регулированием скорости
Степень защиты: модуль IP20, шкаф IP30 (IP4X по запросу)
Шум: < 60 дБ (< 45 дБ на низкой скорости вентиляторов)
Температура: от −20 до +55 °C, влажность до 95 % без конденсата
Высота: номинал до 1500 м, выше — снижение мощности 1 % на 100 м
Связь: RS485 ×2 (Modbus RTU), CAN; сенсорная панель 7″; мобильное приложение
Защиты: от перегрузки по току, перенапряжения, перегрева, ошибки чередования и обрыва фазы; ограничение тока 100 %

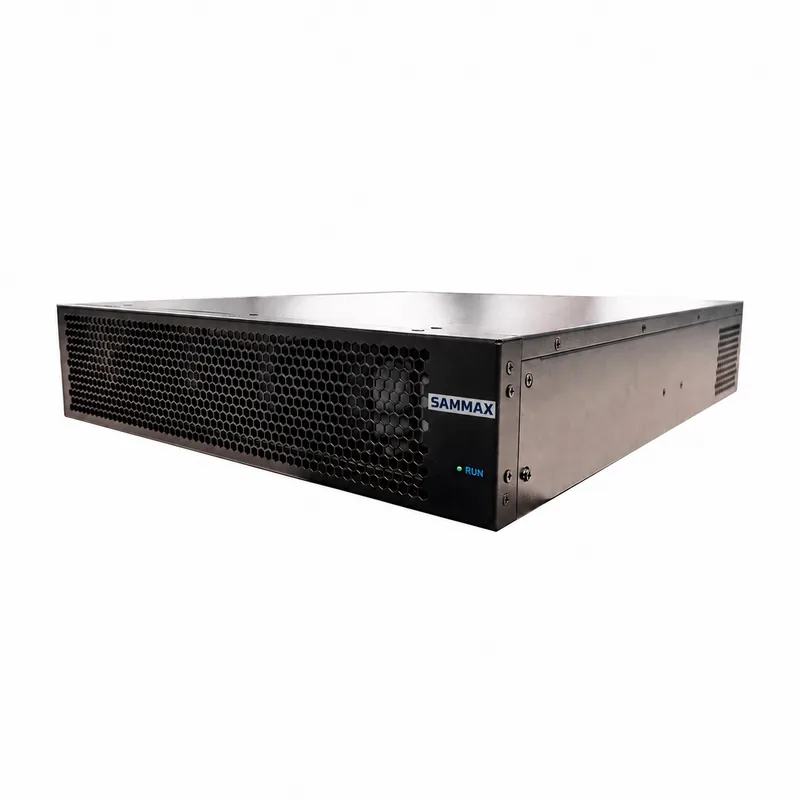

SAMMAX SiC Ultra

Фильтры и SVG на карбиде кремния (SiC)

Платформа на SiC MOSFET вместо IGBT: частота коммутации выше 100 кГц, КПД до 98 %, мгновенный отклик 4 мкс. Выпускается в двух вариантах — как активный фильтр гармоник и как генератор реактивной мощности SVG. Модули меняются без отключения системы, до 10 модулей параллельно.

Типы и исполнения

SiC-фильтр гармоник

20–200 А

стоечный или настенный модуль

Для объектов, где важны потери и габариты: ЦОД, микроэлектроника, плотные электрощитовые.

SiC-генератор SVG

30–150 квар

стоечный или настенный модуль

Быстрая компенсация реактивной мощности с минимальными потерями — для резко переменной нагрузки.

Возможности

Фильтрация гармоник со 2-й по 51-ю (вариант АФГ)
Компенсация реактивной мощности (вариант SVG)
Замена модуля без отключения системы
До 10 модулей параллельно, в том числе разных номиналов
Настройка по Bluetooth через мобильное приложение

Номиналы

Сеть	Номиналы
220–380 В (+10 % / −15 %), АФГ	20 / 35 / 50 / 75 / 100 / 200 А
220–380 В (+10 % / −15 %), SVG	30 / 50 / 100 / 150 квар

Применение

Центры обработки данныхМикроэлектроника и точное производствоЭлектрощитовые с ограниченным местомОбъекты с жёсткими требованиями к потерям

Модули: размеры (ширина 480 мм под 19″ стойку)

Номинал	Ш × Г × В	Масса
20 / 35 А	480 × 440 × 96 мм	≈ 13 / 24 кг
50 / 75 А, 30 / 50 квар	480 × 440 × 96 мм	≈ 28 / 33 кг
100 А, 70 квар	480 × 540 × 100 мм	≈ 48 кг
100 квар	480 × 440 × 200 мм	≈ 53 кг
200 А, 150 квар	480 × 540 × 200 мм	≈ 55 кг

Новая платформа производителя: характеристики — по даташиту, массы ориентировочные; полный комплект документов — по запросу.

Технические характеристики

Силовые ключи: SiC MOSFET, частота коммутации выше 100 кГц
КПД: до 98 % (трёхфазная 4-проводная сеть)
Время отклика: мгновенное 4 мкс; полное — 1 период (гармоники), ¼ периода (основная частота)
Трансформаторы тока: вторичный ток 5 А
Температура: от −10 до +40 °C без снижения мощности, до +50 °C со снижением 2,5 % на 1 °C
Высота: до 1000 м, выше — снижение 1 % на 100 м
Степень защиты: IP20, другие — по запросу
Управление: Bluetooth и мобильное приложение

SAMMAX SVG

Генераторы реактивной мощности SVG

Статический генератор реактивной мощности: плавно компенсирует индуктивную и ёмкостную реактивную мощность без ступеней и бросков тока, выравнивает нагрузку по фазам. Подходит для быстро меняющейся нагрузки.

Типы и исполнения

Стоечный модуль

10–200 квар

горизонтальный модуль; в каталогах также AVG, DRPC

Базовое исполнение для стойки или шкафа. Один модуль — до 125 квар (480 В) или до 200 квар (690 В); модули объединяются параллельно — до 10 штук.

Настенный модуль с панелью 7″

10–100 квар

настенный корпус с сенсорной панелью

Компенсация прямо у щита без отдельного шкафа, настройка с панели на корпусе.

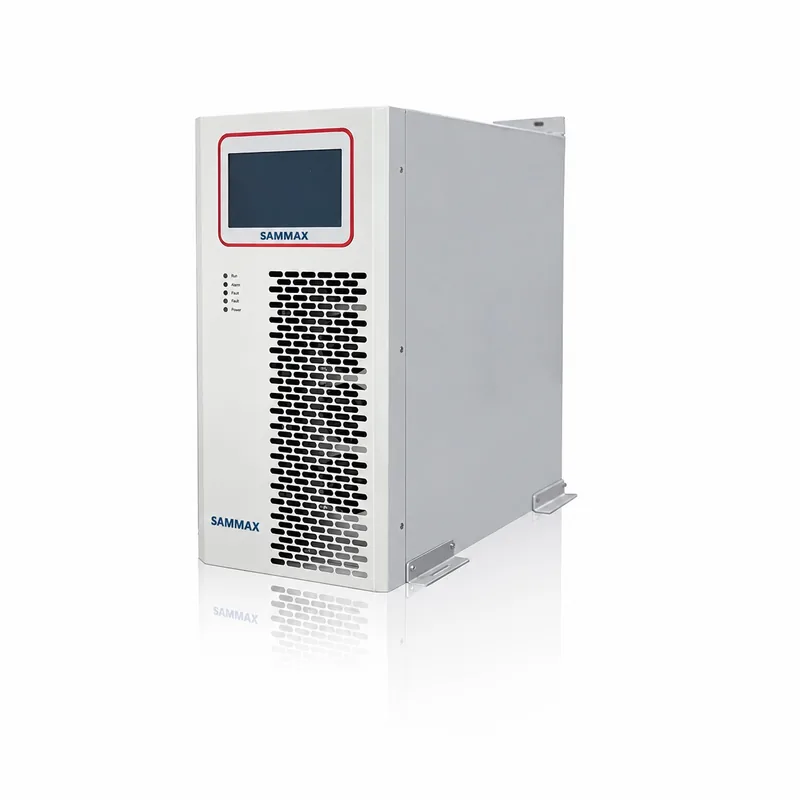

Вертикальный компактный корпус

10–100 квар

небольшой вертикальный корпус с панелью

Для тесных помещений: занимает мало места по ширине, ставится на стену или на пол.

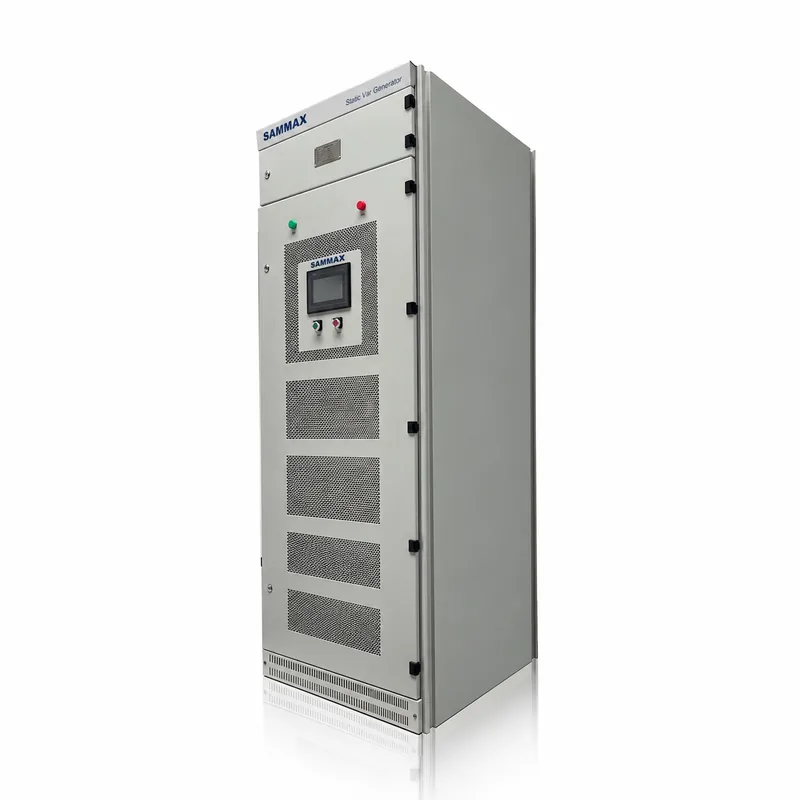

Шкаф SVG

100–500 квар

напольный шкаф с модулями

Готовая установка компенсации для ввода предприятия — замена медленной конденсаторной установки.

Возможности

Плавная компенсация реактивной мощности в обе стороны
Симметрирование фаз
Управление внешними конденсаторными ступенями
До 10 модулей параллельно

Номиналы

Сеть	Номиналы
220 В	10 / 20 / 30 / 40 / 50 квар
400 В	20 / 30 / 50 / 75 / 100 квар
480 В	30 / 50 / 75 / 100 квар; 125 квар (60 Гц)
690 В	150 / 175 / 200 квар — по запросу

Применение

Краны, прессы, сварочные линииБуровые установки и горнодобывающие объектыОбъекты со штрафами за реактивную энергиюЗамена медленных конденсаторных установок

Модули 400 В: масса

Номинал	Ш × Г × В	Масса
20 квар (30 А)	420 × 470 × 137 мм	18 кг
30 / 50 квар (50 / 75 А)	450 × 515 × 160 мм	20 / 26 кг
75 / 100 квар (100 / 150 А)	505 × 616 × 220 мм	48 / 55 кг

Шкафы SVG

Модель	Мощность	Ш × Г × В	Масса
Шкаф 100–400 квар	100 / 150 / 200 / 250 / 300 / 400 квар	800 × 800 × 2200 мм	340–490 кг
Шкаф 500 квар	500 квар	1000 × 1000 × 2400 мм	550 кг

Технические характеристики

Сеть: трёхфазная, 3- или 4-проводная; 50 / 60 Гц ± 5 %
Коэффициент мощности после компенсации: > 0,98 в пределах номинала
Гармоники: не фильтрует — для этого АФГ или ASVG
Исполнение: стоечный модуль, настенный модуль (со встроенной панелью 7″), напольный шкаф
Топология: трёхуровневый IGBT-инвертор, управление DSP + FPGA
Частота коммутации: 25,6 кГц
Время отклика: начальное ≤ 50 мкс, полное ≤ 5 мс
Потери: ≤ 2,5 % номинальной мощности
Коэффициент мощности: задаётся от −1 до +1 (индуктивный и ёмкостный)
Симметрирование фаз: остаточный перекос ≤ 5 %
Охлаждение: принудительное воздушное, вентиляторы с регулированием скорости
Степень защиты: модуль IP20, шкаф IP30 (IP4X по запросу)
Шум: < 60 дБ (< 45 дБ на низкой скорости вентиляторов)
Температура: от −20 до +55 °C, влажность до 95 % без конденсата
Высота: номинал до 1500 м, выше — снижение мощности 1 % на 100 м
Связь: RS485 ×2 (Modbus RTU), CAN; сенсорная панель 7″; мобильное приложение
Защиты: от перегрузки по току, перенапряжения, перегрева, ошибки чередования и обрыва фазы; ограничение тока 100 %

SAMMAX ASVG

Генераторы SVG с фильтрацией гармоник (ASVG)

Тот же генератор реактивной мощности, дополнительно подавляющий гармоники низких порядков. Решение для объектов, где главное — реактивная мощность, а гармоники умеренные.

Типы и исполнения

Настенный модуль

10–100 квар

настенный корпус с панелью 7″ или индикатором

Компенсатор и фильтр в одном корпусе у щита — для коммерческих зданий и небольших производств.

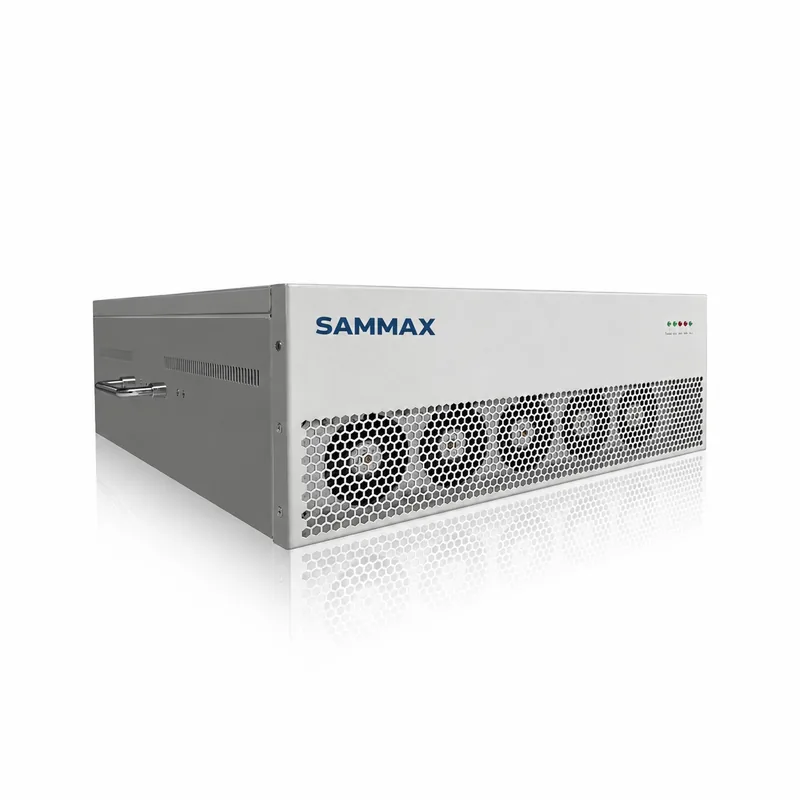

Стоечный модуль

10–100 квар

горизонтальный модуль для стойки или шкафа

Собирается в шкаф вместе с модулями SVG или АФГ, когда нужно наращивать мощность.

Возможности

Компенсация реактивной мощности, cos φ от −1 до +1
Фильтрация гармоник со 2-й по 25-ю — до 60 % номинальной мощности
Компенсация тока нейтрали до 3× номинала
Симметрирование фаз

Номиналы

Сеть	Номиналы
220 В	10 / 20 / 30 / 40 / 55 квар
400 В и 480 В	30 / 50 / 75 / 100 квар
690 В	150 / 175 / 200 квар — по запросу

Применение

Производства с умеренной нелинейной нагрузкойКоммерческие здания и ТЦОбъекты, где нужна и компенсация, и снижение гармоник

Технические характеристики

Остаточные искажения тока: THDi ≤ 5 % (типовое значение)
Исполнение: стоечный и настенный модуль, шкаф; корпуса — как у SVG
Топология: трёхуровневый IGBT-инвертор, управление DSP + FPGA
Частота коммутации: 25,6 кГц
Время отклика: начальное ≤ 50 мкс, полное ≤ 5 мс
Потери: ≤ 2,5 % номинальной мощности
Коэффициент мощности: задаётся от −1 до +1 (индуктивный и ёмкостный)
Симметрирование фаз: остаточный перекос ≤ 5 %
Охлаждение: принудительное воздушное, вентиляторы с регулированием скорости
Степень защиты: модуль IP20, шкаф IP30 (IP4X по запросу)
Шум: < 60 дБ (< 45 дБ на низкой скорости вентиляторов)
Температура: от −20 до +55 °C, влажность до 95 % без конденсата
Высота: номинал до 1500 м, выше — снижение мощности 1 % на 100 м
Связь: RS485 ×2 (Modbus RTU), CAN; сенсорная панель 7″; мобильное приложение
Защиты: от перегрузки по току, перенапряжения, перегрева, ошибки чередования и обрыва фазы; ограничение тока 100 %

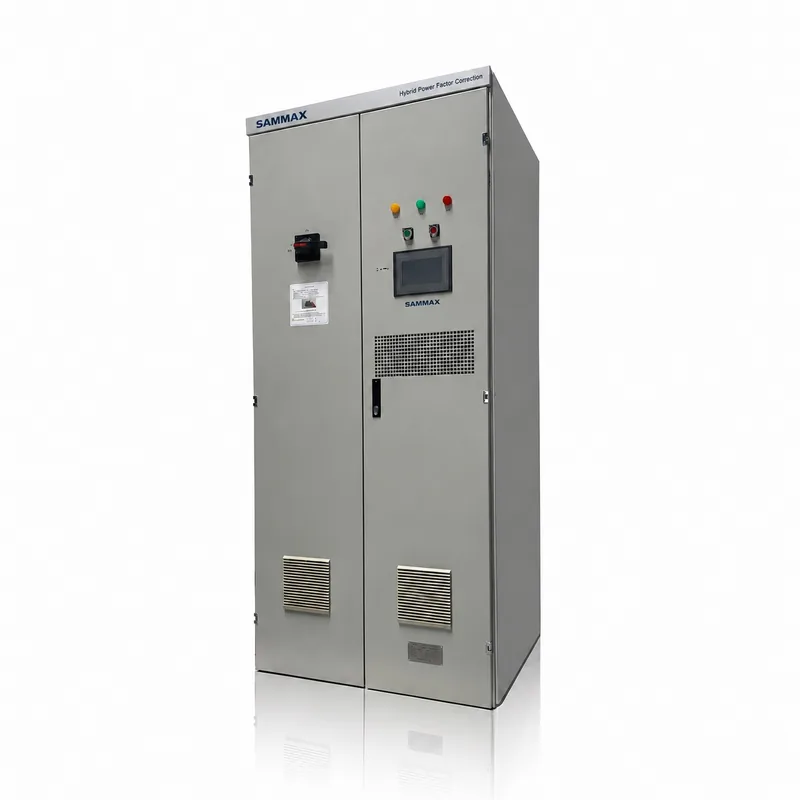

SAMMAX Гибрид SVG + конденсаторы

Гибридные компенсаторы реактивной мощности

Шкаф, в котором конденсаторные ступени с тиристорным или контакторным переключением берут основной объём реактивной мощности, а модуль SVG обеспечивает плавную подстройку, динамику и подавление гармоник. Дешевле чистого SVG той же мощности.

Типы и исполнения

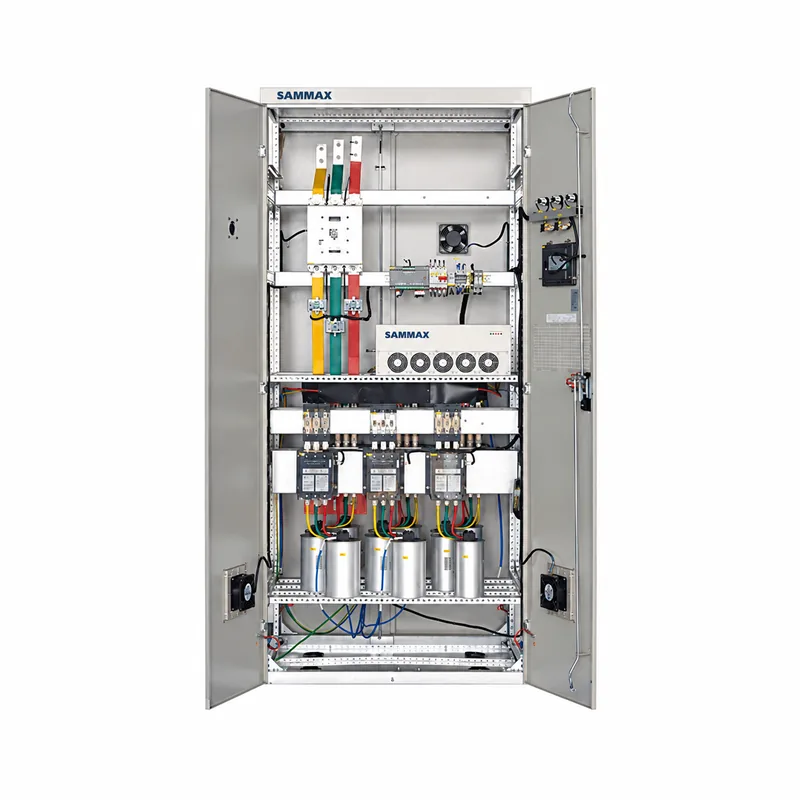

Гибрид с тиристорными ступенями (TSC + SVG)

100–500 квар

напольный шкаф

Конденсаторы включаются тиристорами — без бросков тока и износа контактов. Для частых переключений: сварка, прессы, краны.

Гибрид с контакторными ступенями

100–500 квар

напольный шкаф

Более простой вариант для нагрузки, которая меняется медленно. SVG закрывает разницу между ступенями в реальном времени.

Возможности

Компенсация 100–500 квар в одном шкафу
До 16 конденсаторных ступеней (тиристоры или контакторы)
cos φ > 0,98 в пределах номинала
Симметрирование фаз, подавление гармоник модулем SVG

Номиналы

Сеть	Номиналы
400 В (300–456 В)	100 / 150 / 200 / 250 / 300 / 400 / 500 квар

Применение

Большая реактивная мощность с переменной частьюАвтомобильные и машиностроительные заводыРаспределительные подстанции предприятий

Шкафы 400 В

Модель	Мощность	Ш × Г × В	Масса
HPFC-100	100 квар, ток 150 А	800 × 1000 × 2200 мм	300 кг
HPFC-150	150 квар, ток 225 А	800 × 1000 × 2200 мм	330 кг
HPFC-200	200 квар, ток 300 А	800 × 1000 × 2200 мм	340 кг
HPFC-250	250 квар, ток 375 А	800 × 1000 × 2200 мм	370 кг
HPFC-300	300 квар, ток 450 А	800 × 1000 × 2200 мм	380 кг
HPFC-400	400 квар, ток 600 А	800 × 1000 × 2200 мм	430 кг
HPFC-500	500 квар, ток 750 А	800 × 1000 × 2200 мм	470 кг

Технические характеристики

Сеть: трёхфазная 4-проводная, 400 В, 50 / 60 Гц ± 5 %
Отклик: модуль SVG ≤ 5 мс, конденсаторные ступени ≤ 1 с
Потери: ≤ 2,5 %
Исполнение: напольный шкаф, ввод кабелей сверху или снизу
Температура: от −10 до +50 °C
Высота: номинал до 1500 м, выше — снижение 1 % на 100 м
Связь: Modbus по RS485; сенсорная панель 7″

SAMMAX SPC

Компенсатор для опоры и КТП (SPC)

Уличное устройство компенсации и фильтрации для установки на опоре или раме трансформатора: компенсирует реактивную мощность и гармоники прямо в распределительной сети 0,4 кВ.

Возможности

Компенсация реактивной мощности и гармоник со 2-й по 51-ю
Удалённый контроль по GPRS или Wi-Fi
Уличное исполнение IP42

Номиналы

Сеть	Номиналы
220 В и 400 В	30–100 квар или 15–150 А
480 В	50–150 А

Применение

Распределительные сети 0,4 кВСельские и протяжённые линииКТП с удалённым контролем

Характеристики — по каталогу производителя; подробный даташит предоставляется по запросу.

Технические характеристики

Исполнение: на опору или раму трансформатора, IP42

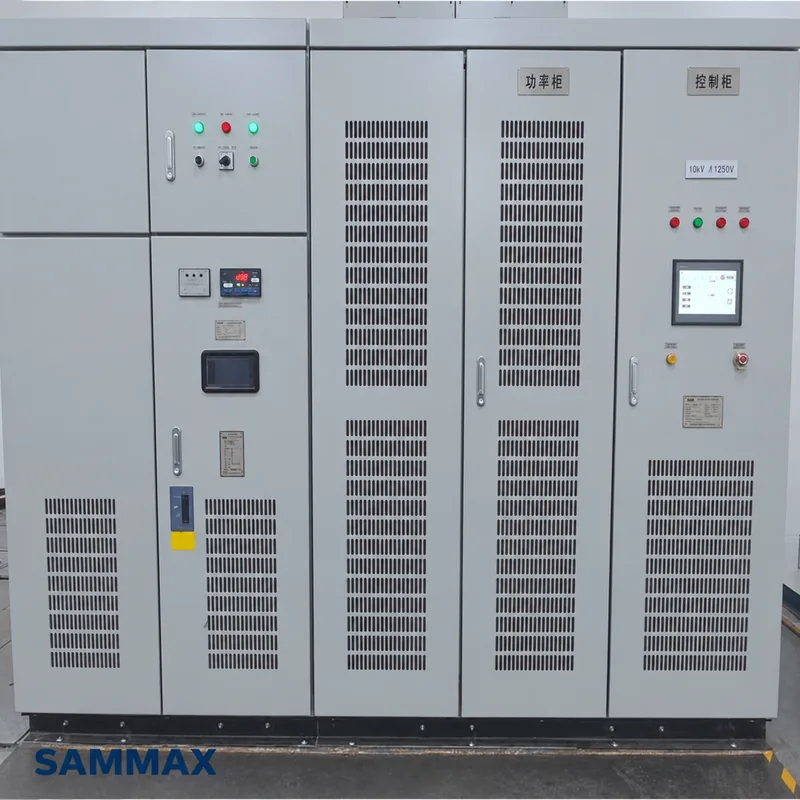

SAMMAX STATCOM

STATCOM среднего напряжения 6–35 кВ

Статический компенсатор для сетей 6,6, 11 и 33–35 кВ: динамическая компенсация реактивной мощности и поддержка напряжения для солнечных и ветровых станций, подстанций и крупной промышленности. Возможно контейнерное исполнение.

Возможности

Динамическая компенсация реактивной мощности на среднем напряжении
Выполнение требований сети к подключению станций ВИЭ
Снижение фликера, поддержка при провалах напряжения

Номиналы

Сеть	Номиналы
6,6 / 11 / 33–35 кВ	мощность — по проекту

Применение

Солнечные и ветровые электростанцииПодстанции и сетевые компанииМеталлургия, горная добыча, железные дороги

Исполнения

Модель	Мощность	Ш × Г × В	Масса
Шкафы	по проекту	по проекту	по проекту
Контейнер 20 футов	по проекту	6058 × 2438 × 2896 мм	5–9 т
Контейнер 40 футов	по проекту	12 192 × 2438 × 2896 мм	12–19 т

Проектное решение: состав, мощность и характеристики определяются под требования сети.

Технические характеристики

Исполнение: шкафы в помещении или контейнер 20–40 футов; массы ориентировочные

Виды исполнения

Одно и то же оборудование выпускается в разных корпусах: ячейка в шкаф, настенный модуль, готовый шкаф. Выбор зависит от мощности и от того, есть ли место в щите. Схемы условные, габариты — по документации производителя.

Исполнение	АФГ	SiC	SVG	ASVG	Гибрид
Стоечный модуль (ячейка)
Вертикальный стоечный модуль	по запросу
Настенный модуль
Шкаф с ячейками
Гибридный шкаф

Стоечный модуль (ячейка)

Горизонтальный модуль без экрана — базовая «ячейка», из которой собираются установки. Есть у фильтров (АФГ), SVG и ASVG.

Как встраивается. Ставится в шкаф или стойку на направляющие. Модули работают параллельно: до 12 фильтров или до 10 SVG; управление с одной панели 7″ на двери шкафа. В одном шкафу можно сочетать ячейки АФГ, SVG и ASVG.

Где ставят. Новые и существующие шкафы НКУ, щитовые с местом в стойке

Линейка	Номинал	Ш × Г × В, мм	Масса
АФГ	15 / 25 А	320 × 400 × 125	11 / 15 кг
АФГ	35 А (400 В)	450 × 486 × 160	26 кг
АФГ	50 / 75 А	505 × 550 × 190	30 / 35 кг
АФГ	50 / 75 / 100 А (60 Гц)	500 × 559 × 210	45 / 53 / 55 кг
АФГ	100 / 125 / 150 А	505 × 570 × 280	50 / 54 / 57 кг
АФГ	125 / 150 А (480 В)	505 × 570 × 300	54 / 57 кг
АФГ	50–150 А (690 В)	по запросу	по запросу
SVG	15 квар (25 А, 60 Гц)	320 × 400 × 125	17 кг
SVG	20 квар (30 А)	420 × 470 × 137	18 кг
SVG	30 / 50 квар	450 × 515 × 160	20 / 26 кг
SVG	35 / 50 / 70 квар (50 / 75 / 100 А, 60 Гц)	440 × 560 × 210	35 / 37 / 39 кг
SVG	75 / 100 квар	505 × 616 × 220	48 / 55 кг
SVG	100 квар 400 В / 125 квар 480 В (150 А)	565 × 569 × 280	55 кг
SVG, ASVG	150 / 175 / 200 квар (690 В)	по запросу	по запросу
ASVG	10 квар (220 В)	320 × 400 × 125	15 кг
ASVG	20 / 30 квар (220 В)	500 × 560 × 210	30 / 35 кг
ASVG	40 / 55 квар (220 В)	565 × 570 × 280	50 / 57 кг
ASVG	30 / 50 квар (400–480 В)	450 × 515 × 160	20 / 26 кг
ASVG	75 / 100 квар (400–480 В)	505 × 616 × 220	48 / 55 кг

Один модуль — до 150 А (АФГ) или до 125 квар (SVG, 480 В); на 690 В — до 200 квар. Большая мощность набирается параллельными модулями в шкафу. SiC-модули — в отдельной карточке ниже.

Вертикальный стоечный модуль

Тот же модуль фильтра, установленный «на ребро», клеммы сверху.

Как встраивается. Для шкафов, где мало ширины, но есть глубина. Подключение и управление — как у стоечного модуля.

Где ставят. Узкие шкафы, модернизация действующих щитов

Линейка	Номинал	Ш × Г × В, мм	Масса
АФГ	15–150 А	от 320 × 400 × 125 до 505 × 570 × 280 (на ребре)	от 11 до 57 кг

Настенный модуль

Самостоятельное устройство в корпусе со встроенной сенсорной панелью 7″ (у компактных версий — индикатор).

Как встраивается. Крепится на стену рядом со щитом и подключается к шине и трансформаторам тока. Отдельный шкаф не нужен; при росте нагрузки рядом ставится второй модуль.

Где ставят. Щит у нагрузки: насосная, линия с частотными приводами, ИБП

Линейка	Номинал	Ш × Г × В, мм	Масса
АФГ	15 / 25 А	360 × 160 × 402	≈ 11 / 15 кг
АФГ	50 / 75 / 100 А	500 × 238 × 559	≈ 30 / 35 / 50 кг
АФГ	125 / 150 А	565 × 250 × 569	≈ 54 / 57 кг
SVG, ASVG	30 / 50 квар	542 × 190 × 552	≈ 20 / 26 кг
SVG, ASVG	75 / 100 квар	565 × 250 × 569	≈ 48 / 55 кг

Габариты — по чертежам производителя, с кронштейнами и ручками (для АФГ 125 / 150 А — корпус на 150 А). На чертежах массы нет: указана масса силового модуля того же номинала, точная — по заказу.

Шкаф с ячейками

Готовый напольный шкаф: вводной автомат, предохранители, панель 7″ на двери и модули-ячейки внутри.

Как встраивается. Подключается к шине ввода как отдельная панель НКУ. Мощность наращивается добавлением ячеек или второго шкафа рядом. Шкаф IP30, IP4X — по запросу.

Где ставят. Ввод цеха, трансформаторная подстанция, главный распределительный щит

Линейка	Номинал	Ш × Г × В, мм	Масса
АФГ	150–600 А	800 × 800 × 2200	220–470 кг
АФГ	750 А	1000 × 1000 × 2200	525 кг
SVG, ASVG	100–400 квар	800 × 800 × 2200	340–490 кг
SVG, ASVG	500 квар	1000 × 1000 × 2400	550 кг

Гибридный шкаф

Двухдверный шкаф: модуль SVG плюс конденсаторные ступени на тиристорах или контакторах.

Как встраивается. Конденсаторы берут основной объём реактивной мощности, SVG — плавную подстройку. До 16 ступеней, ввод кабелей сверху или снизу.

Где ставят. Подстанции предприятий с большой реактивной мощностью

Линейка	Номинал	Ш × Г × В, мм	Масса
Гибрид	100–500 квар (400 В)	800 × 1000 × 2200	300–470 кг

SiC-модуль 19″

Плоский модуль шириной 480 мм под 19″ стойку на SiC-транзисторах.

Как встраивается. Ставится в стойку, шкаф или на стену. Модули меняются без отключения системы, до 10 параллельно, в том числе разных номиналов.

Где ставят. ЦОД, серверные и плотные электрощитовые

Линейка	Номинал	Ш × Г × В, мм	Масса
SiC	20 / 35 А	480 × 440 × 96	≈ 13 / 24 кг
SiC	50 / 75 А, 30 / 50 квар	480 × 440 × 96	≈ 28 / 33 кг
SiC	100 А, 70 квар	480 × 540 × 100	≈ 48 кг
SiC	100 квар	480 × 440 × 200	≈ 53 кг
SiC	200 А, 150 квар	480 × 540 × 200	≈ 55 кг

Габариты — по даташиту. Массы ориентировочные, уточняются при заказе.

Уличный корпус на опору

Компенсатор SPC в уличном корпусе IP42.

Как встраивается. Крепится на опору или раму трансформатора, контролируется удалённо по GPRS или Wi-Fi.

Где ставят. Распределительные сети 0,4 кВ, КТП

Линейка	Номинал	Ш × Г × В, мм	Масса
SPC	до 100 квар / до 150 А	по запросу	по запросу

Шкафы и контейнер 6–35 кВ

STATCOM среднего напряжения в шкафах или контейнере.

Как встраивается. Поставляется в шкафах для установки в помещении или в контейнере 20–40 футов с готовой системой охлаждения. Состав, мощность и схема подключения — по проекту под требования сети.

Где ставят. Солнечные и ветровые станции, подстанции

Линейка	Номинал	Ш × Г × В, мм	Масса
STATCOM	шкафное исполнение	по проекту	по проекту
STATCOM	контейнер 20 футов	6058 × 2438 × 2896	5–9 т
STATCOM	контейнер 40 футов	12 192 × 2438 × 2896	12–19 т

Габариты контейнера — стандартные (high cube). Массы ориентировочные, зависят от мощности и комплектации.

Характеристики приведены по документации производителя и уточняются при подборе. Изображения — иллюстративные, внешний вид зависит от исполнения.
