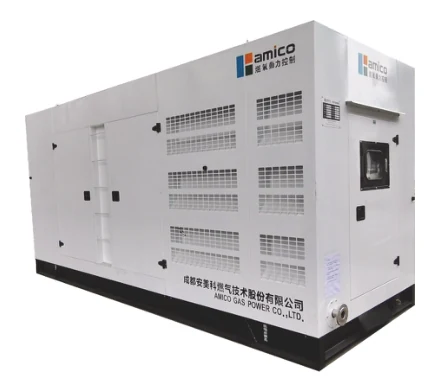

200 кВт
AMC200GFJ-PN
- Мощность
- 200 кВт / 250 кВА, резерв 220 кВт
- Двигатель
- рядный 6-цилиндровый, 126×155 мм, 11,6 л
- Ток
- 361 А при 400 В
- Масса
- 1 950 кг
- Габариты
- 3200 × 1150 × 1720 мм
На главнуюГазопоршневые установки
Газопоршневые установки (ГПУ)
Электростанции на природном газе для промышленных предприятий: от отдельной установки до энергоцентра с утилизацией тепла и холода. Подбор конфигурации под график нагрузки объекта, проектирование, поставка, пусконаладка и сервис.Газопоршневые установки, когенерационные и тригенерационные комплексы производства AMICO Gas Power Co., Ltd. Поставка, проектирование, монтаж, пусконаладка и сервис — SAMMAX.
Какие задачи решает газовая генерация
Собственная генерация
Электроэнергия из природного газа на площадке предприятия: параллельно с сетью или вместо неё.
Автономные объекты
Электроснабжение площадок без сетевого ввода или с недостаточной разрешённой мощностью.
Резервирование
Резервный источник для непрерывных производств с автоматическим вводом резерва.
Когенерация и тригенерация
Утилизация тепла двигателя и выхлопа: горячая вода, пар и холод для технологии, отопления и кондиционирования.
Перейти к тригенерацииКак устроен энергоцентр
1
Генераторные модули
Газопоршневой двигатель с синхронным генератором на общей раме. Модульная компоновка: мощность станции набирается блоками, модули выводятся на обслуживание по очереди.
2
Система управления
Контроллер каждого модуля и общий контроллер станции: синхронизация, распределение нагрузки, защиты, работа в островном режиме и параллельно с сетью, диспетчеризация по Modbus.
3
Газовая рампа
Фильтр, регулятор давления, отсечные клапаны, контроль утечек. Параметры подбираются под давление и состав газа на площадке.
4
Утилизация тепла
Пластинчатые и газоводяные теплообменники, аварийный охладитель. Теплоноситель — вода или пар, в зависимости от задачи.
5
Распределительное устройство и АВР
Выдача мощности на 0,4 кВ или через трансформатор на 6–10 кВ. Автоматический ввод резерва между станцией и сетью.
6
Вспомогательные системы
Вентиляция и шумоглушение, система смазки с автодоливом, пожарная сигнализация, удалённое рабочее место оператора.
Установки единичной мощностью от 200 до 1200 кВт

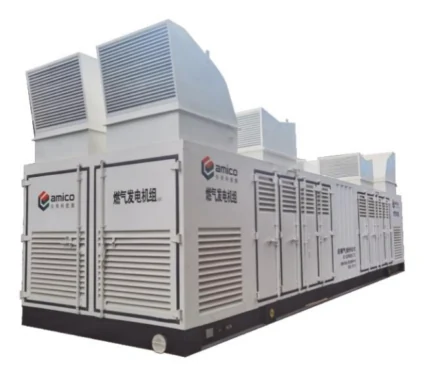

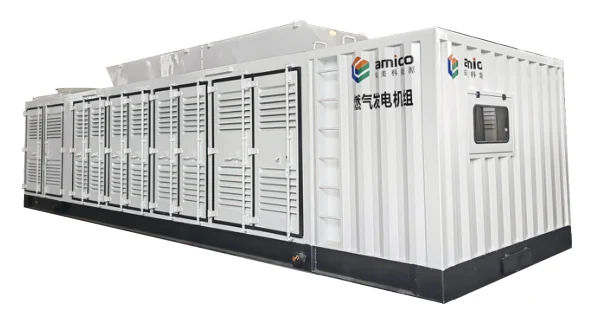

До 300 кВт — одна установка в шумозащитном кожухе. От 500 до 1000 кВт — несколько рядных модулей в общем контейнере с единой системой управления. 1200 кВт — в контейнере длиной около 12 м. Станция большей мощности набирается параллельной работой установок. Генераторы — на 0,4 кВ или 10,5 кВ по проекту.
шумозащитный кожух
250 кВт
AMC250GFJ-PN
- Мощность
- 250 кВт / 312.5 кВА, резерв 275 кВт
- Двигатель
- рядный 6-цилиндровый, 126×155 мм, 11,6 л
- Ток
- 451 А при 400 В
- Масса
- 2 050 кг
- Габариты
- 3250 × 1150 × 1720 мм

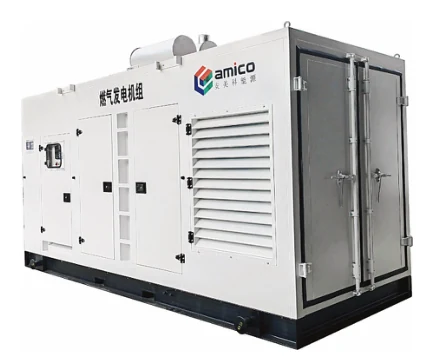

300 кВт
AMC300NS
- Мощность
- 300 кВт / 375 кВА, резерв 330 кВт
- Двигатель
- рядный 6-цилиндровый, 130×161 мм, 12,8 л
- Ток
- 541 А при 400 В
- Масса
- 4 500 кг
- Габариты
- 3840 × 1800 × 2630 мм
500 кВт
AMC500GFJ-2PN
- Мощность
- 500 кВт / 625 кВА, резерв 550 кВт
- Двигатель
- 2 модуля × рядный 6-цилиндровый, 2 × 11,6 л
- Ток
- 902 А при 400 В
- Масса
- 11 500 кг
- Габариты
- 6300 × 2600 × 3700 мм
550 кВт
AMC550NS
- Мощность
- 550 кВт / 687.5 кВА, резерв 605 кВт
- Двигатель
- рядный 6-цилиндровый, 170×185 мм, 25,2 л
- Ток
- 992 А при 0,4 кВ / 37,8 А при 10,5 кВ
- Масса
- 16 000 кг
- Габариты
- 6300 × 2600 × 3700 мм
600 кВт
AMC600GFJ-2PN
- Мощность
- 600 кВт / 750 кВА, резерв 660 кВт
- Двигатель
- 2 модуля × рядный 6-цилиндровый, 2 × 12,8 л
- Ток
- 1083 А при 400 В
- Масса
- 11 700 кг
- Габариты
- 6300 × 2600 × 3700 мм
750 кВт
AMC750GFJ-3PN
- Мощность
- 750 кВт / 937.5 кВА, резерв 825 кВт
- Двигатель
- 3 модуля × рядный 6-цилиндровый, 3 × 11,6 л
- Ток
- 1353 А при 400 В
- Масса
- 13 500 кг
- Габариты
- 8475 × 2850 × 2974 мм
900 кВт
AMC900GFJ-3PN
- Мощность
- 900 кВт / 1125 кВА, резерв 990 кВт
- Двигатель
- 3 модуля × рядный 6-цилиндровый, 3 × 12,8 л
- Ток
- 1624 А при 400 В
- Масса
- 17 000 кг
- Габариты
- 10500 × 2850 × 3000 мм
1000 кВт
AMC1000GFJ-4PN
- Мощность
- 1000 кВт / 1250 кВА, резерв 1100 кВт
- Двигатель
- 4 модуля × рядный 6-цилиндровый, 4 × 11,6 л
- Ток
- 1804 А при 400 В
- Масса
- 16 500 кг
- Габариты
- 10500 × 2850 × 3000 мм
1200 кВт
AMC1200NS
- Мощность
- 1200 кВт / 1500 кВА, резерв 1320 кВт
- Двигатель
- V-образный 12-цилиндровый, 170×210 мм, 57,2 л
- Ток
- 2165 А при 400 В
- Масса
- 21 000 кг
- Габариты
- ≈ 12 000 × 2850 × 3000 мм
Напряжение: генератор 0,4 кВ (400/230 В, 3 фазы, 4 провода) или 10,5 кВ — по проекту
Частота: 50 Гц (1500 об/мин) или 60 Гц (1800 об/мин)
Коэффициент мощности: 0,8
Наддув: турбонаддув с промежуточным охлаждением
Смесеобразование: обеднённая смесь, замкнутое регулирование по датчику кислорода
Зажигание: индивидуальное электронное зажигание на каждый цилиндр
Регулирование: электронное регулирование частоты вращения
Охлаждение: замкнутое водяное охлаждение
Наброс нагрузки: допустимая ступень наброса нагрузки 40 %
Шум: ≤ 71 дБ(А) на 7 м в шумозащитном исполнении
Условия эксплуатации: −35…+40 °C, высота до 3000 м
Стандарты: ISO 8528, ISO 3046/1
Электрическая и тепловая мощность, КПД

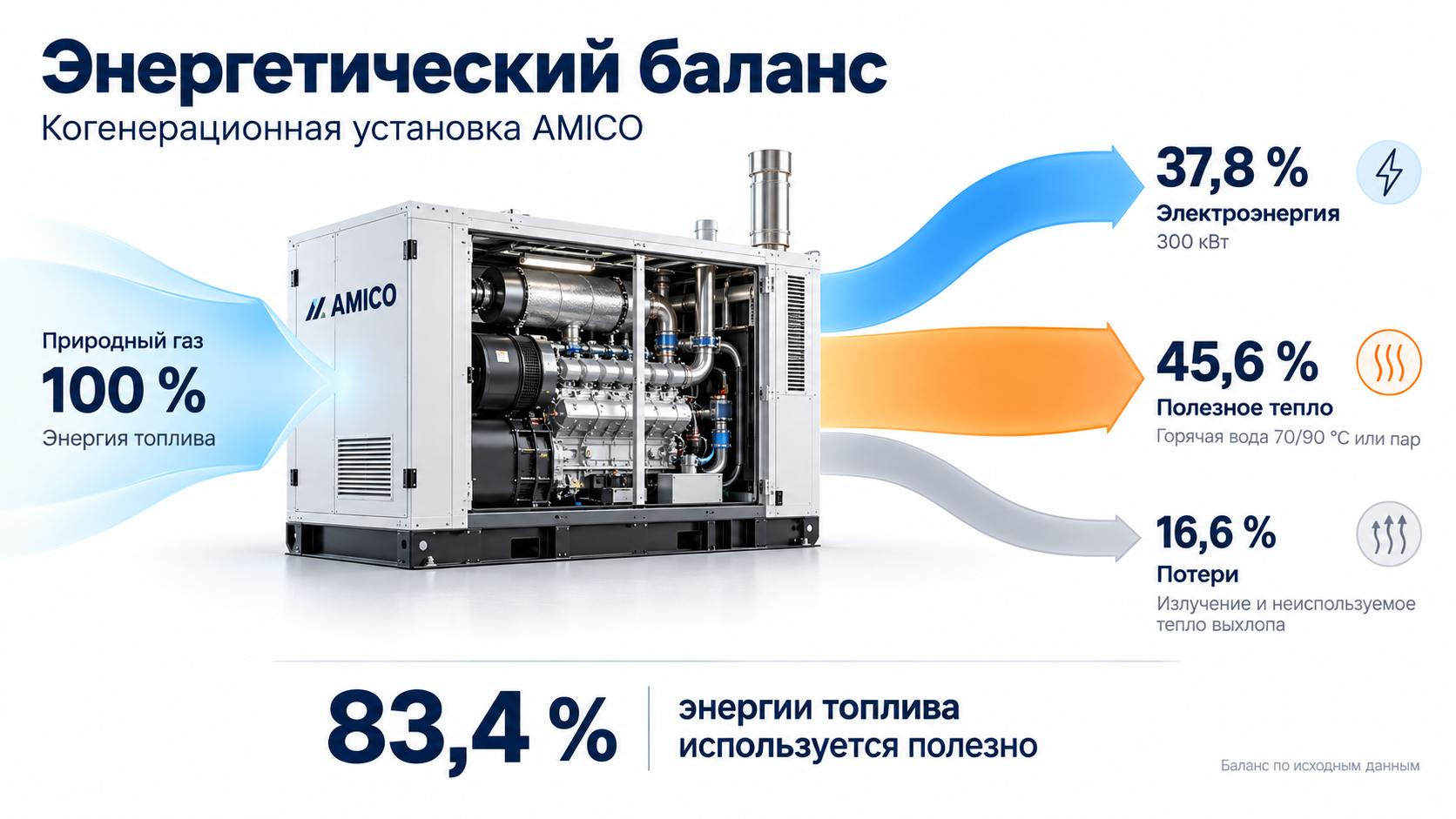

Данные каталога для когенерационных установок при 100 % нагрузки. Электрический КПД растёт с единичной мощностью; суммарное использование энергии топлива с утилизацией тепла — 83–88 %.
| Электрическая мощность | Тепловая мощность | Электрический КПД | Тепловой КПД | Суммарный КПД | Холод (тригенерация) |
|---|---|---|---|---|---|
| 100 кВт | 141,2 кВт | 36,2 % | 51,1 % | 87,3 % | по запросу |
| 200 кВт | 269,7 кВт | 37,3 % | 50,3 % | 87,6 % | по запросу |
| 250 кВт | 321,3 кВт | 38,2 % | 49,1 % | 87,3 % | по запросу |
| 300 кВт | 371 кВт | 37,8 % | 45,6 % | 83,4 % | до 355 кВт |
| 400 кВт | 405 кВт | 43,1 % | 43,6 % | 86,7 % | по запросу |
| 420 кВт | 489 кВт | 39,8 % | 46,4 % | 86 % | по запросу |
| 500 кВт | 642,7 кВт | 39,6 % | 48,2 % | 87,8 % | по запросу |
| 550 кВт | 675,7 кВт | 38 % | 48,1 % | 86,1 % | по запросу |
| 1200 кВт | 1 196 кВт | 43,4 % | 43,2 % | 86,6 % | по запросу |
Условия: природный газ с теплотой сгорания 10 кВт·ч/нм³ и метановым числом более 80; 25 °C, 100 кПа, влажность 30 %; тепло выхлопа учтено до 120 °C. Допуск по расходу топлива +5 %, по полезному теплу 7 %. Горячая вода: вход 70 °C, выход 90 °C. Для модульных установок 500–1000 кВт КПД соответствует модулю 250 или 300 кВт. Строки 400 и 420 кВт — установки на двигателях европейского производства из того же каталога; 550 кВт — по техописанию единичной установки и данным SAMMAX: расход газа 145 нм³/ч при 100 % нагрузки.
Нажмите на картинку, чтобы открыть её в полном размере
Движение условное: показывает потоки, а не фактическую скорость теплоносителя. Нажмите на схему, чтобы открыть её в полном размере.
Требования к топливному газу
| Метановое число | > 80меньшее — по согласованию |
| Содержание метана CH₄ | ≥ 76 % |
| Низшая теплота сгорания | ≥ 31,4 МДж/нм³ |
| Давление газа на входе | от 3–15 кПа (низкое) до 450–700 кПапо исполнению газовой рампы |
| Общая сера S | ≤ 200 мг/нм³ |
| Сероводород H₂S | ≤ 150 ppmвыше — по согласованию |
| Хлор / фтор | ≤ 80 / ≤ 40 мг/нм³в пересчёте на метан |
| Кремний (силоксаны) | ≤ 2 мг/нм³важно для биогаза |
| Пыль | ≤ 10 мг/нм³, частицы < 5 мкм |
| Масляные пары | ≤ 400 мг/нм³ |
| Влажность | ≤ 60 %, без конденсататемпература газа 10–30 °C |
Для биогаза, попутного и шахтного газа применяются установки в специальном исполнении; решение принимается по анализу состава.
Защиты и мониторинг
повышенное и пониженное выходное напряжение
повышенная и пониженная частота
обратная мощность
перегрузка по току
превышение частоты вращения
замыкание на землю
высокая температура охлаждающей жидкости
давление и температура масла
давление и температура газа
утечка газа в контейнере
Контроллер станции: синхронизация и распределение нагрузки между модулями и с сетью, журнал параметров, Modbus RTU/TCP, удалённый мониторинг.
Опции комплектации
Автоматический ввод резерва (АВР)
Система утилизации тепла
Абсорбционная холодильная машина (тригенерация)
Система автодолива масла
Удалённое рабочее место оператора
Комплект ЗИП на 2 года
Повышающий трансформатор и РУ 6–10 кВ
Система накопления энергии для приёма набросов нагрузки
Газопоршневая станция и система накопления энергии
Газовый двигатель принимает нагрузку ступенями. Накопитель сглаживает набросы и сбросы, позволяет пускать мощные двигатели и держать меньше работающего резерва. Состав связки определяется расчётом переходных процессов.
Этапы работы
1
Опросный лист и обследование
Нагрузка и её график, параметры газа, площадка, режим работы, потребность в тепле и холоде.
2
Технико-коммерческое предложение
Конфигурация станции, состав опций, ориентировочная экономика по вашим тарифам на газ и электроэнергию.
3
Проектирование
Проектная и рабочая документация, согласования по газоснабжению и присоединению.
4
Поставка и монтаж
Изготовление, заводские испытания, доставка, монтаж и подключение на площадке.
5
Пусконаладка и обучение
Пуск, настройка защит и режимов, обучение эксплуатационного персонала.
6
Сервис
Регламентное обслуживание по наработке, ЗИП, удалённый мониторинг, гарантийная поддержка.
Что нужно для расчёта
- максимальная и средняя электрическая нагрузка, суточный и годовой график;
- характер нагрузки: мощные двигатели, компрессоры, печи, преобразователи;
- режим работы: параллельно с сетью, островной, резервный; требуемая категория надёжности;
- давление и состав газа на площадке, наличие газопровода и его пропускная способность;
- потребность в тепле (горячая вода, пар) и холоде, температурный график;
- место установки: помещение, контейнер на площадке, климатические условия;
- напряжение выдачи мощности: 0,4 кВ или 6–10 кВ;
- тарифы на газ и электроэнергию — для оценки экономики.
Все пункты собраны в опросном листе ГПУ в разделе «Документация».
Вопросы и ответы
Какую мощность станции выбрать?
Станцию выбирают по средней нагрузке с запасом на пики, а не по максимальной подключённой мощности: недогруженный газовый двигатель работает неэкономично. Пики и набросы нагрузки закрывают резервом модулей или системой накопления энергии.
Можно ли работать параллельно с сетью?
Да, система управления поддерживает синхронизацию и параллельную работу с сетью, а также островной режим. Условия параллельной работы согласуются с сетевой организацией.
Подходит ли попутный или биогаз?
Для нестандартных газов требуется анализ состава: метановое число, содержание серы, влаги и примесей. Решение принимается по результатам анализа.
Сколько тепла даёт когенерация?
Тепловая мощность утилизации сопоставима с электрической и зависит от двигателя и схемы теплообменников. Точные значения указываются в техпредложении для выбранной конфигурации.
Тригенерация: электроэнергия, тепло и холод

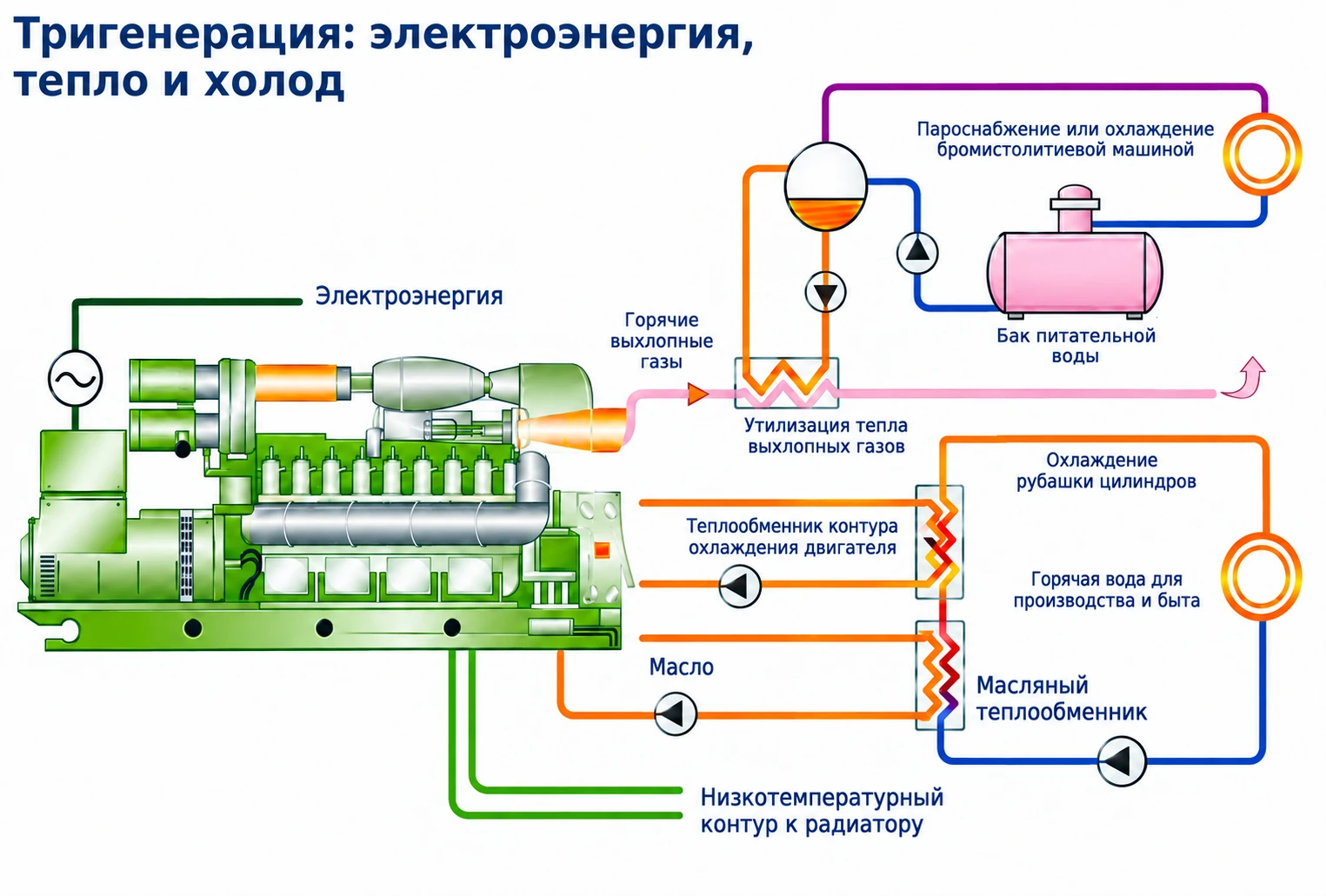

Тепло газопоршневой установки питает абсорбционную холодильную машину. Объект получает холод для технологии и кондиционирования без дополнительного расхода электроэнергии на компрессорные чиллеры.
